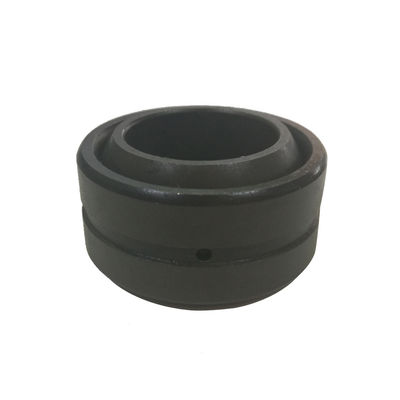

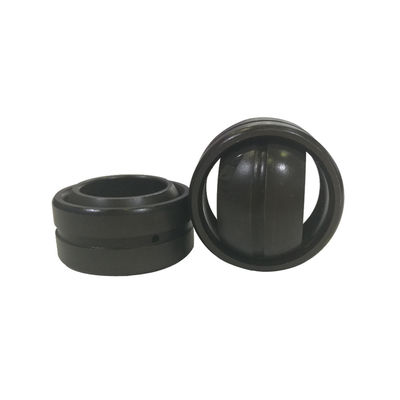

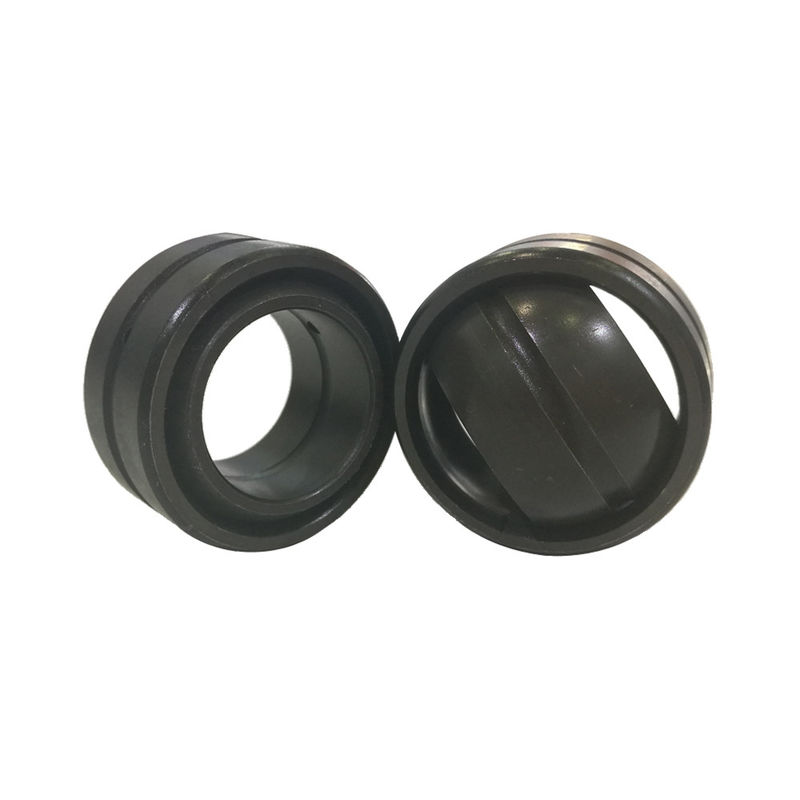

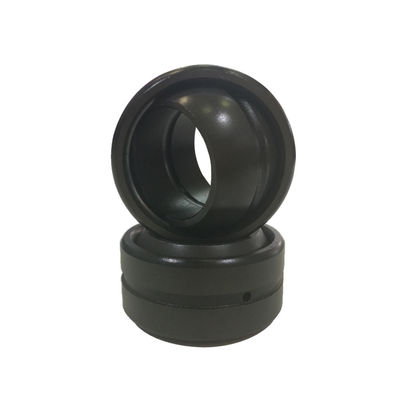

یاطاقان دشت کروی سری Steel Chrome خود تراز

یاطاقان دشتهای کروی شکل خود تراز شونده Chrome Chrome

سرعت چرخش بالا
lt یاتاقان کشویی سطح کروی است.
lt به طور عمده از یک حلقه داخلی با یک سطح کروی بیرونی و یک حلقه خارجی با یک سطح کروی داخلی تشکیل شده است.

نویز پایین
می تواند بار شعاعی ، محوری یا بار ترکیبی را از دو نیروی شعاعی و محوری تحمل کند.

طول عمر طولانی
ظرفیت بار زیاد ، مقاومت در برابر ضربه شدید ، مقاومت در برابر خوردگی ، ضد سایش ، خود تراز شدن. روانکاری خوب ، حتی در صورت جابجایی در هنگام نصب ، می تواند به درستی کار کند.

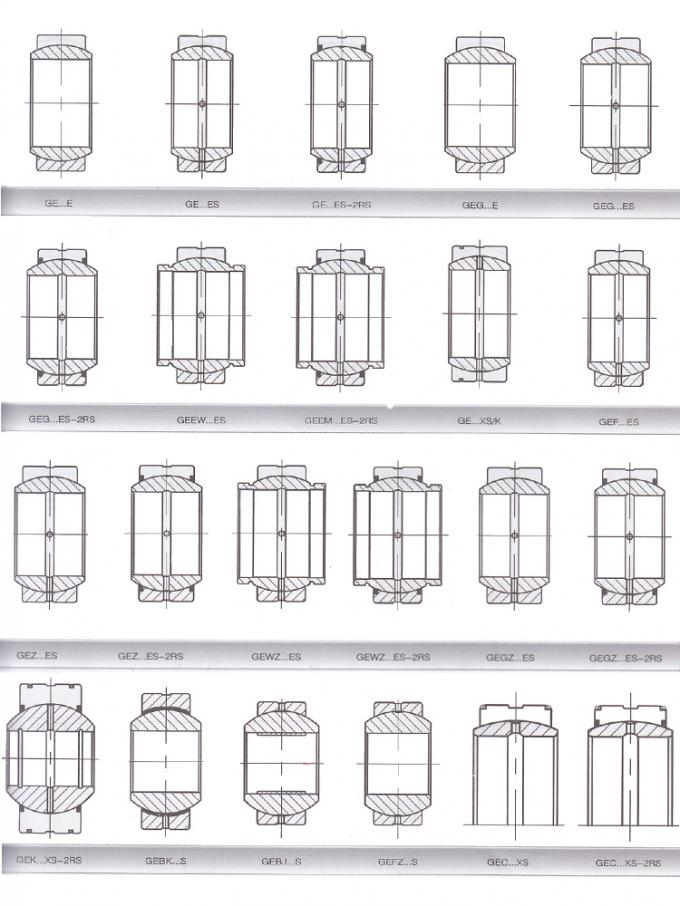

• ابعاد دقیق GE..ES (-2RS) GE یاطاقان دشت کروی سری

• تعریف:

یاتاقانهای ساده کروی شعاعی دارای یک حلقه داخلی با یک سطح محدب کروی و یک حلقه بیرونی با یک سطح داخلی کاملاً متراکم اما مقعر هستند.طراحی آنها آنها را مخصوصاً برای آرایشهای بلبرینگ که باید حرکتهای هم ترازی بین شافت و محفظه قرار بگیرند ، یا در مواردی که حرکات نوسانی یا کج یا شیب دار باید با سرعت کشویی نسبتاً پایین مجاز باشند ، مناسب می کند.یاتاقان های ساده کروی شعاعی FSZ با ترکیبات مختلف سطح تماس کشویی موجود است.سطوح کشویی حلقه داخلی و خارجی از مواد مختلفی ساخته شده است.دو گروه اصلی وجود دارد: یاتاقان های کروی ساده که نیاز به نگهداری (فولاد بر روی فولاد) و یاطاقان های کروی ساده بدون تعمیر دارند.

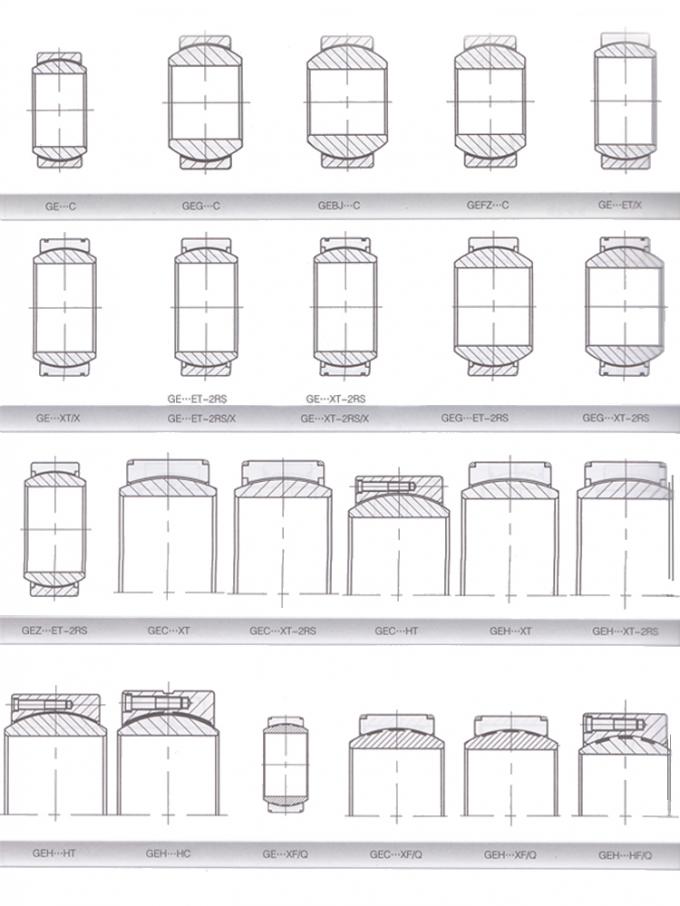

• انواع یاطاقان دشت کروی

1. یاتاقان های ساده کروی که نیاز به نگهداری دارند (فولاد بر روی فولاد): دارای سطح تماس کشویی روی هر دو حلقه است.سطوح با دی سولفید مولیبدن تصفیه و فسفاته می شوند.این دارای ویژگی های مقاومت در برابر سایش و خوردگی است.یاتاقان های با این ترکیب سطح تماس کشویی نیاز به روغن کاری مجدد منظم دارند.مقاومت بالای سطوح تماس کشویی باعث می شود که این بلبرینگ ها به ویژه برای آرایش های بلبرینگ که باید بارهای سنگین جهت متناوب ، بارهای ضربه ای یا بارهای استاتیکی سنگین را در خود جای دهند مناسب هستند.

2. یاتاقان های کروی بدون تعمیر و نگهداری: این سه گروه دارد: مواد کامپوزیت فولاد روی PTFE ، پارچه فولاد روی PTFE و آلیاژ فولاد بر مس.قابلیت پشتیبانی بار دینامیکی از یاطاقان دشت کروی پارچه ای بر روی PTFE بالاتر از ماده کامپوزیت فولاد روی PTFE است.اصطکاک بسیار کمی دارند و بدون تعمیر و نگهداری قابل استفاده هستند.آنها برای کاربردهایی استفاده می شوند که عمر طولانی بدون تحمل نیاز باشد ، یا شرایط کار ، مانند روغن کاری ناکافی یا عدم روغن کاری ، استفاده از یاطاقان های فولادی بر روی فولاد را غیر قابل توصیه می کند.

• مشخصات طراحی:

ظرفیت بار زیاد

مقاومت در برابر ضربه قوی

مقاومت در برابر خوردگی

سایش بپوشید

خود تراز شدن

روغن کاری خوب

حتی اگر در طی اقساط جابجا شود می تواند به درستی کار کند

• محدوده دمای عملیاتی مجاز:

-50 ℃ ~ + 150: FSZ فولاد بر روی فولاد ، فولاد بر روی PTFE مواد کامپوزیت و فولاد بر روی PTFE یاطاقان plain های شعاعی کروی شعاعی.

-30 ℃ ~ + 130: حاشیه های ساده کروی FSZ با مهر و موم

در دمای بالاتر ، ظرفیت حمل بار کاهش می یابد.

• عمر خدمات:

عمر مفید یاتاقان کروی ساده که در شرایط اصطکاک مخلوط یا خشک کار می کند با افزایش ترخیص کالا از گشودگی یا اصطکاک بلبرینگ ناشی از سایش تدریجی سطوح کشویی ، تغییر شکل پلاستیک ماده کشویی یا خستگی سطح لغزنده تعیین می شود.بسته به نوع کاربرد ، سایش مجاز یا افزایش اصطکاک متفاوت خواهد بود.این بدان معنی است که در همان شرایط عملیاتی ، طول عمر قابل دستیابی در عمل متفاوت خواهد بود.

طول عمر یاتاقان دایره ای کروی تعداد حرکات نوسانی یا تعداد ساعات کاری است که یاتاقان قبل از رسیدن به افزایش تعریف شده در فاصله تحمل یا افزایش مشخص در اصطکاک ، خدمت می کند.

عمر مفید موثر آن عمر است که توسط یک بلبرینگ ساده کروی داده شده در شرایط عملیاتی واقعی بدست خواهد آمد.این مقدار توسط میزان و نوع بار تعیین می شود ، اما همچنین توسط چندین عامل دیگر مانند آلودگی ، خوردگی ، بار با فرکانس بالا و چرخه های حرکت ، شوک و غیره تعیین می شود. تعیین برخی از این عوامل غیرممکن است یا فقط با دشواری قابل تعیین است .

• نصب

برای تسهیل نصب ، انتهای سنجاق ها یا شافت ها و لبه های سوراخ های محفظه باید دارای شکاف سربی 10 تا 20 درجه باشند.یاتاقان ها را می توان با سهولت بیشتری در موقعیت قرار داد و خطر صدمه به سطح جفت زدن در اثر انحراف بلبرینگ وجود ندارد.

هنگام نصب یاتاقان های کروی ساده با یک حلقه بیرونی شکسته یا دو بخشی ، ضروری است که اتصال باید در 90 برابر جهت اصلی بار قرار گیرد ، در غیر این صورت عمر مفید ، به ویژه تحت بارهای سنگین ، کوتاه می شود.

• روغن کاری:

برای یاتاقان های کروی ساده که نیاز به نگهداری دارند و از نوع فولاد بر روی فولاد هستند ، هدف از روغن کاری در درجه اول کاهش سایش ، کاهش اصطکاک و جلوگیری از تراشیدن است.همچنین گریس برای محافظت از یاتاقانها در برابر خوردگی عمل می کند.فرکانس روغن کاری مجدد یاتاقان در حین کار ، به طور قابل توجهی عمر مفید را افزایش می دهد.

برای یاتاقانهای ساده کروی پارچه ای بر روی PTFE ، انتقال PTFE از پارچه به سطح فولادی مخالف حلقه داخلی وجود دارد.هر گونه روانکاری سطح تماس لغزنده باعث ایجاد مزاحمت در این انتقال و کوتاه شدن عمر تحمل می شود.بنابراین روغن کاری این یاتاقان ها توصیه نمی شود.

به طور معمول ، برای یاتاقان های ساده کروی مواد کامپوزیت فولاد روی PTFE ، نباید روغن کاری شود.وقتی شرایط کار به گونه ای است که نیاز به آب بندی و محافظت در برابر خوردگی دارد.توصیه می شود که یاتاقان یا فضای اطراف یاتاقان با گریس پایه لیتیوم پر شود.
