تحمل کشویی کروی GE17ES شعاعی برای مهندسی هیدرولیک

GE17ES Radial Spherical Sliding Bearing For Hydraulic Engineering

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	ISO 16949

پرداخت:

مقدار حداقل تعداد سفارش:	قابل توافق
قیمت:	Negotiation
جزئیات بسته بندی:	بسته های صادراتی استاندارد موارد چوبی
زمان تحویل:	10-15 روز کاری
شرایط پرداخت:	L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
قابلیت ارائه:	1000000 قطعه در هر ماه

اکنون تماس بگیرید

توضیحات محصول جزئیات

نام:	یاطاقان دشت کروی شعاعی	رتبه بندی بار دینامیکی پایه ، شعاعی:	21300 ن
رتبه بندی بار استاتیک پایه ، شعاعی:	106000 ن	جرم:	39 0،3939 کیلوگرم
ابعاد:	120 * 180 * 85MM	مواد:	Chrome Steel
کاربرد:	مهندسی هیدرولیک ، ماشین آلات شکل دهنده فلز ، ماشین آلات مهندسی
برجسته:	Chrome Steel Spherical Sliding Bearing , GE17ES Spherical Sliding Bearing , Radial Spherical Sliding Bearing

اسلاید پاکسازی بلبرینگ دایره ای کروی مینیاتوری نوع GE17ES

Name: تحمل کشویی کروی GE17ES شعاعی برای مهندسی هیدرولیک
Brand: OEM

شرح

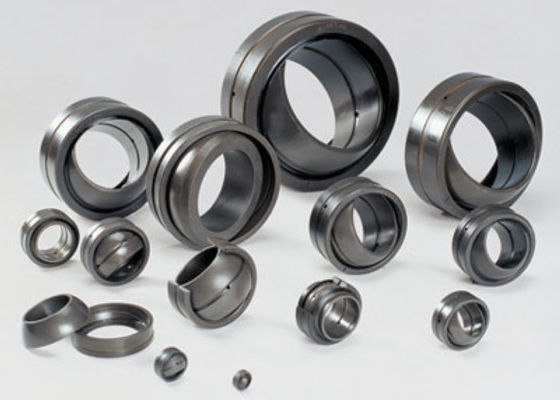

Spherical Plain Bearing نوعی بلبرینگ silding با ساختار خاص است.ساختار آن از تحمل غلتک راحت تر است ، که عمدتا از مسیر بیرونی مسابقه داخلی و مسیر داخلی مسابقه بیرونی تشکیل می شود. ، می تواند بار بزرگتری را تحمل کند و با توجه به ساختار مختلف سبک ng ، می تواند بار شعاعی ، بار محور یا بار متحرک را تحمل کند .یاتاقان مفصلی به طور کلی در حرکت بدون باد با سرعت کمتری استفاده می شود ، زیرا سطح کشویی کروی است ، همچنین می تواند حرکت مورب را در محدوده ای از زاویه انجام دهد.

مشخصات فنی

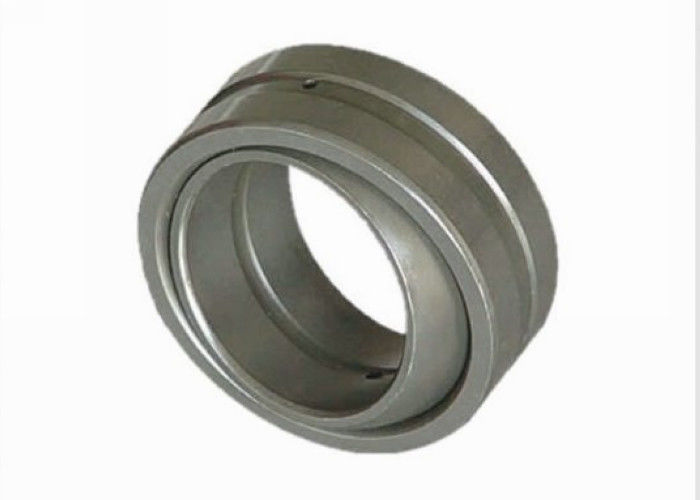

یاتاقان های کروی GE17ES
نیاز به نگهداری ، به DIN ISO 12 240-1
د	17 میلی متر	تحمل: 0 / -0،008
د	30 میلی متر	تحمل: 0 / -0،009
ب	14 میلی متر	تحمل: 0 / -0،12
	0،04 - 0،082 میلی متر	ترخیص داخلی شعاعی
		CN
		در گروه های C2 و C3 نیز موجود است
ج	10 میلی متر	تحمل: 0 / -0،24
دا من	24 میلی متر
دا حداکثر	20،7 میلی متر
dK	25 میلی متر	بدون شیار روانکاری روی سطح حلقه داخلی کروی
حداقل r1s	3/0 میلی متر	بعد چمفر
حداقل r2s	3/0 میلی متر	بعد چمفر
α	10 درجه
م	0،039 کیلوگرم	جرم
Cr	21300 N	بار اولیه دینامیکی بار شعاعی
C0r	106000 N	بار اولیه استاتیک ، شعاعی

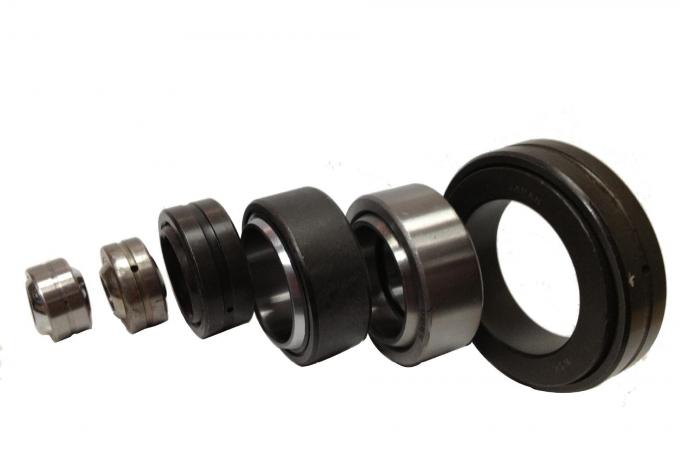

یاتاقان نه	وزن	بعد، ابعاد، اندازه (میلی متر)			بار اساسی
	g	د	د	ب	C کیلوگرم	شرکت کیلوگرم
GE 10ES	12	10	19	6	210	5760
GE 12ES	17	12	22	7	300	7560
GE 15ES	32	15	26	9	480	11900
GE 17ES	49	17	30	10	600	15000
GE 20ES	65	20	35	12	840	20900
GE 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66000	1650000
GE 240ES	40400	240	340	100	72000	1800000

برنامه های کاربردی

شرکت کاربردی	توزیع کنندگان ، خرده فروشان ، کاربران نهایی
مکان های برنامه	یاتاقان های مشترک به طور گسترده ای در مهندسی هیدرولیک ، ماشین آلات تشکیل فلز ، ماشین آلات مهندسی ، تجهیزات اتوماسیون ، کمک فنر خودرو ، صنعت ماشین آلات حفاظت از آب استفاده می شود
