| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | ISO 16949 |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته های صادراتی استاندارد موارد چوبی |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 1000000 قطعه در هر ماه |
| حلقه مواد: | استیل کروم-GCr15 ، فولاد کربن بالا-GCR11 ، فولاد ضد زنگ -440C ، 304 316 | انواع: | شعاعی ، تماس زاویه ای ، یاطاقان Sp های کروی |
|---|---|---|---|
| مواد قفس: | فولاد ، برنج ، نایلون | جابجایی: | P0 ، P6 ، P5 ، P4 ABEC-1 ، ABEC-3 ، ABEC-5 و غیره |
| ترخیص کالا از گمرک: | C0 ، C1 ، C2 ، C3 ، C4 ، C5 | خدمات: | خدمات نصب شده ، ODM ، OBM |
| برجسته: | Impact Resistance Spherical Plain Bearings,OEM Spherical Plain Bearings,Angular Contact Spherical Plain Bearings |
||

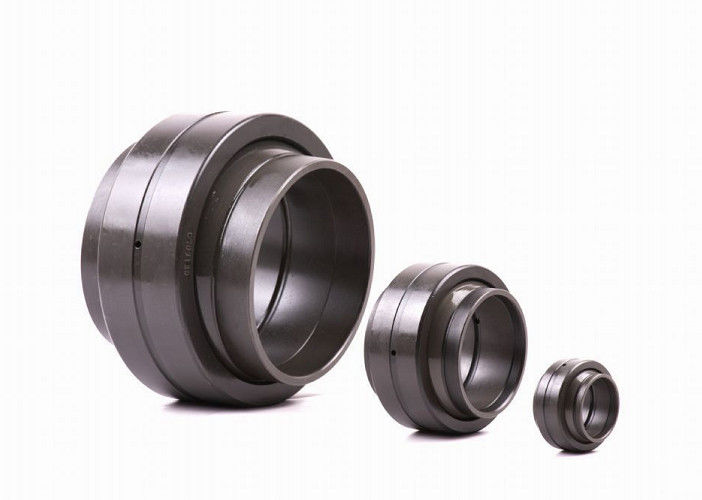

1. یاتاقان های کروی ساده ، که به آنها بوش های ساده کروی نیز گفته می شود ، عمدتا در ماشین آلات مختلفی که همراه با حرکت چرخشی ، حرکت شیب و حرکت چرخشی با سرعت کم هستند استفاده می شود.به عنوان مثال ، آنها را می توان در سیلندرهای هیدرولیک ، پرس جعل ، ماشین آلات مهندسی ، تجهیزات اتوماتیک ، کمک فنر اتومبیل و ماشین آلات صرفه جویی در مصرف آب و غیره یافت.
2. این محصول از قابلیت حمل بار و مقاومت در برابر ضربه بسیار خوبی برخوردار است.معمولاً با تکنیک خاصی درمان می شود.سطح آن از طریق فرآیند گالوانیزه و فسفاته شدن انجام شده است.بنابراین ، محصول ما مقاومت در برابر خوردگی فوق العاده قوی می دهد.ویژگی روانکاری خود اجازه می دهد تا بوش دشت کروی در صورت دررفتگی به طور معمول کار کند.

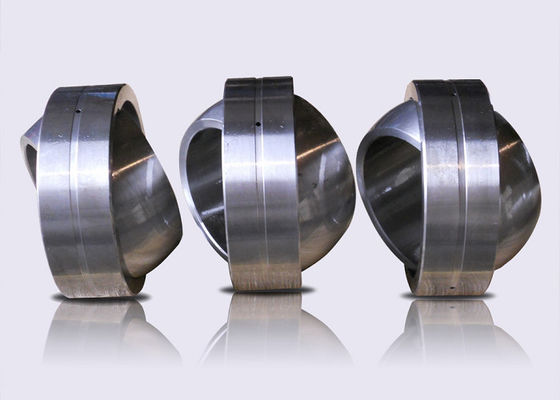

3. یاتاقان دایره ای کروی دارای حلقه های داخلی و خارجی با سطوح کروی است.این می تواند بار زیادی را تحمل کند.این یاتاقان خود روان کننده عمدتا به نوع شعاعی ، نوع تماس زاویه ای و نوع انتهای میله تقسیم می شود.با توجه به کاربردهای مختلف می تواند به اشکال مختلف ایجاد شود.
انتخاب مدل
| نه | نام محصول | قطر سوراخ (میلی متر) | انواع محصول | |||
| 1 | یاطاقان دشت کروی شعاعی | 4-150 | جنرال الکتریک ... ای | جنرال الکتریک ... ES | GE ... ES-2RS | GEEW ... ES-2RS |
| GE ... ESN | GE ... XS / K | GE ... XT | GE ... ET / X | |||
| 2 | زاویه تماس با یاطاقان دشت کروی | 25-200 | GAC ... S | GAC ... T | ||
| 3 | میله های میله ای و یاطاقان دشت کروی | 5-80 | SI ... E | SA ... E | جنرال الکتریک ... ای | SI ... ES |
| SA ... ES | SIB ... S | SAB ... S | ||||
تحمل برای یاتاقان های کروی تماس زاویه ای
حلقه داخلی و عرض تحمل
| D میلی متر | dmp هوم | Vdp ام | Vdmp هوم | Bs هوم | تس اوم | ||||
| بر فراز | شامل | حداکثر | دقیقه | حداکثر | حداکثر | حداکثر | دقیقه | حداکثر | دقیقه |
| - | 50 | 0 | -12 | 12 | 9 | 0 | -2740 | 250+ | -400 |
| 50 | 80 | 0 | -15 | 15 | 11 | 0 | -300 | 250+ | -500 |
| 80 | 120 | 0 | -20 | 20 | 15 | 0 | -400 | 250+ | -600 |
| 12 | 180 | 0 | -25 | 25 | 19 | 0 | -500 | +350 | -700 |
| 180 | 200 | 0 | -30 | 30 | 23 | 0 | -600 | +350 | -800 |
حلقه بیرونی
| D میلی متر | dmp هوم | Vdp ام | Vdmp هوم | سی ام هوم | |||
| بر فراز | شامل | حداکثر | دقیقه | حداکثر | حداکثر | حداکثر | دقیقه |
| - | 50 | 0 | -14 | 14 | 11 | 0 | -240 |
| 50 | 80 | 0 | -16 | 16 | 12 | 0 | -300 |
| 80 | 120 | 0 | -18 | 18 | 14 | 0 | -400 |
| 120 | 150 | 0 | -20 | 20 | 15 | 0 | -500 |
| 150 | 180 | 0 | -25 | 25 | |||
انواع
(1) GE ... نوع E: هر حلقه بیرونی ، بدون مخزن روغن.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.
(2) GE ... نوع ES: حلقه بیرونی تک شکاف ، مخزن روغن وجود دارد.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.
(3) نوع GE ... ES-2RS ، GEEW ... نوع ES-2RS: حلقه بیرونی یک شکاف ، مخزن روغن وجود دارد ، طرفین آن دارای حلقه است.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.
(4) GE ... نوع ESN: حلقه بیرونی یک شکاف ، نوع GE ... نوع XSN: حلقه بیرونی دو شکاف (حلقه خارجی شکاف دار) ، مخزن روغن روانکاری ، شیار حلقه خارجی.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.با این حال ، بار محوری ضربه محکم و ناگهانی برای تحمل ، توانایی آن در مقاومت در برابر بار محوری کاهش می یابد.
(5) GE ... نوع HS: حلقه داخلی با مخزن روغن ، دو نیم حلقه بیرونی ، ترخیص فرسوده قابل تنظیم است.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.
(6) GE ... نوع DE1: حلقه داخلی فولاد تحمل سخت ، حلقه بیرونی فولاد تحمل.هنگام مونتاژ اکستروژن داخلی با شیار و سوراخ روغنکاری.قطر داخل یاتاقانهای کمتر از 15 میلی متر ، بدون شیار و سوراخ روغنکاری.می تواند بار شعاعی و بار محوری کوچکتر را در هر دو جهت تحمل کند.
(7) GE ... نوع DEM1: حلقه داخلی فولاد تحمل سخت ، حلقه خارجی فولاد تحمل.هنگام مونتاژ یاتاقان داخلی اکسترود شده در یاتاقان ، فشار از طرف خارجی شیار یاتاقان محوری ثابت می شود.می تواند بار شعاعی و بار محوری کمتری را در هر دو جهت تحمل کند.
(8) GE ... نوع DS: شیار اتصالات حلقه بیرونی و شیار روانکاری.فقط بلبرینگ های بزرگ.می تواند بار شعاعی و یک کوچکتر را در هر جهت بار محوری تحمل کند (طرف شیار اتصالی نمی تواند بار محوری را تحمل کند)
| نه تحمل | ابعاد | بارگذاری رتبه ها | وزن | ||||||||
| سری های گسترده | د | د | ب | ج | r1 | r2 | a ° | پویا | آمار | کیلوگرم | |
| GEG4C | GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 20 | 3.6 | 9.1 | 0.005 |
| GEG5C | GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.007 |
| GEG6C | GE6FW | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.008 |
| GEG8C | GE8FW | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 21 | 8.6 | 21 | 0.014 |
| GEG10C | GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 18 | 11 | 28 | 0.021 |
| GEG12E | GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 45 | 0.033 |
| GEG15C | GE15FW | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 16 | 22 | 56 | 0.049 |
| GEG17C | GE17FW | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 19 | 31 | 78 | 0.083 |
| GEG20ES | GE20FW | 20 | 42 | 25 | 16 | 0.3 | 0.3 | 17 | 51 | 127 | 0.153 |
| GEG25C | GE25FW | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 17 | 65 | 166 | 0.203 |
| GEG30C | GE30FW | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 17 | 83 | 212 | 0.304 |
