| محل منبع: | چین |
| نام تجاری: | OEM |
| شماره مدل: | GE80ES |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته های صادراتی استاندارد موارد چوبی |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 1000000 قطعه در هر ماه |
| نام: | یاطاقان دشت کروی | تایپ کنید: | میله پایان |
|---|---|---|---|
| مواد: | فولاد بلبرینگ | قفس: | قفس برنجی ، قفس نایلونی ، قفس آهنی |
| سطح لرزش: | V1 ، V2 ، V3 | رتبه بندی دقیق: | P0 ، P6 ، P5 ، P4 P2 |
| توپ: | میله پایان می یابد | سطح نویز: | Z1 ، Z2 ، Z3 |
| صنایع قابل استفاده: | کارخانه تولید ، فروشگاه های تعمیر ماشین آلات | ترخیص کالا از گمرک: | C2 ، C3 ، C4 |
| خدمات: | خدمات سفارشی نصب شده | نمونه ها: | در دسترس |
| برجسته: | GE80ES Spherical Plain Bearings,Radial Spherical Plain Bearings,Iron Cage Spherical Plain Bearings |
||

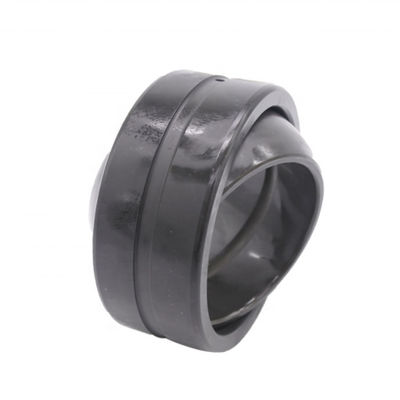

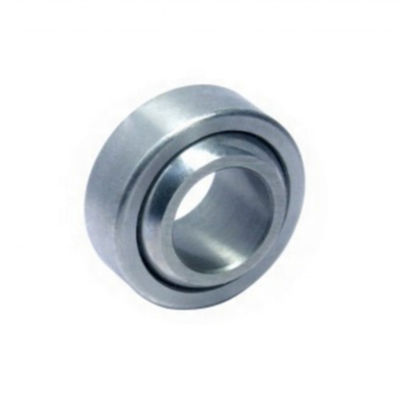

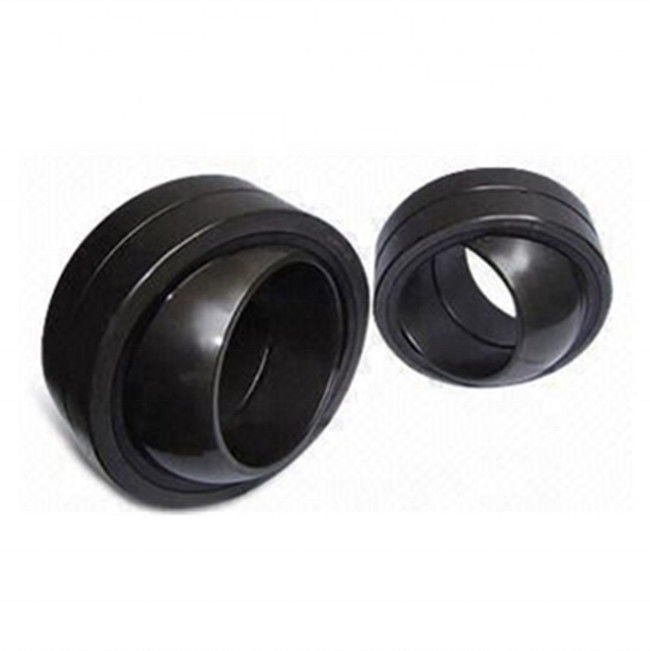

یاطاقان دشت کروی شعاعی مقاومت در برابر خوردگی GE80ES
توضیحات محصول
یاتاقان اتصالی ساختار خاصی از یاتاقان کشویی است.این دارای مزایای ساختار ساده نسبت به یاتاقان نورد است که عمدتا از یک سطح کروی بیرونی حلقه داخلی تشکیل شده است و حلقه بیرونی دارای یک شکل کروی داخلی است ، قادر به تحمل بار بیشتر ، با توجه به نوع و ساختار متفاوت ، می تواند تحمل بار شعاعی ، بار محوری و شعاعی ، محوری و وجود بار مشترک.
یاتاقان های کروی دارای سطوح تماس کروی هستند که به حلقه داخلی اجازه چرخش آزادانه در تمام جهات محدودیت های تحمل و طراحی را می دهند.این قابلیت را به آنها می دهد تا خود تراز شوند ، این بدان معناست که ، به عنوان مثال ، می توانند به طور خودکار با عدم انطباق ناشی از ماشینکاری نادرست ، اعوجاج قاب از جوشکاری ، یا تغییر شکل پین و قاب به دلیل نیروهای استاتیکی و دینامیکی تنظیم شوند.چنین ناهماهنگی باعث بارگیری انتهایی قابل توجهی می شود و باعث خرابی زود هنگام یاتاقان های آستین استوانه ای ساده می شود.بنابراین تصور می شود که یاتاقانهای کروی منشا as اصلی آنها به عنوان جایگزینی یاطاقان آستین استوانه ای ساده یا بوش باشد و هنوز هم بعضاً بوش توپی نامیده می شود.یاتاقان های کروی ساده از حلقه های داخلی و خارجی با سطوح کشویی کروی استفاده می کنند و می توانند بارهای شعاعی سنگین و بارهای محوری دو جهته را همزمان در خود جای دهند.آنها معمولاً برای کاهش سرعت حرکت کمتر (یعنی حرکت زاویه ای) استفاده می شوند ، زیرا سطح کشویی برای شکل کروی نیز می تواند با یک زاویه در داخل حرکت کج شود (که حرکت را تراز می کند).
1. حلقه های داخلی و خارجی برای کاهش اصطکاک کشویی با دی سولفید مولیبدن پوشانده شده اند.

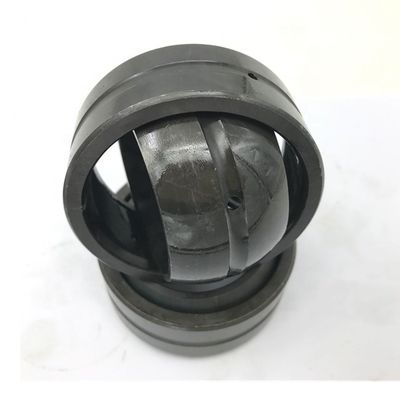

2. این یاتاقانهای کروی شکل یک نژاد بیرونی شکسته دارند.
3. این یاتاقان دایره ای کروی فاقد شیار و سوراخ است.
4- این یاتاقان ساده کروی باید به درستی با چربی روغن کاری شود.
ویژگی های یاتاقان کروی
1. مواد: حلقه های داخلی و خارجی از فولاد تحمل می کنند (GCr15).
2. عملیات حرارتی: حلقه های داخلی و خارجی خاموش و فسفاته می شوند.
3. ساختار: هیچ شیار روغن و سوراخ روغن در حلقه داخلی و خارجی وجود ندارد. حلقه بیرونی دارای شکاف محوری است.
4. سطح کشویی: پوشش داده شده با روان کننده پودر MoS2.
5. ویژگی عملکرد: از مزایای مقاومت در برابر سایش ، مقاومت در برابر خوردگی و خود تراز شدن برخوردار است.این برای دستگاهی اعمال می شود که به بار شعاعی زیاد و بار محوری در جهت برد کوچک نیاز دارد.
کاتالوگ بلبرینگ ساده کروی GE ES / GE ... ES 2RS / GE ... ES-2LS
قطر سوراخ: 15-240 میلی متر قطر خارجی: 26-340 میلی متر (مناسب برای هر دو نوع)

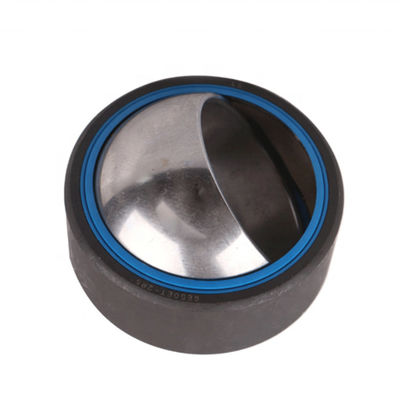

یاتاقان با Suffix 2RS دارای مهر و موم لب دو در دو طرف یاتاقان است.
یاتاقان با پسوند -2LS در هر دو طرف یاتاقان دارای یک مهر و موم سنگین تقویت شده با لب سه گانه است.
|
نه |
مدل |
ابعاد (میلی متر) |
بارگذاری رتبه ها |
وزن (کیلوگرم) |
||||||||
|
د |
د |
ب |
ج |
DK |
r1 دقیقه |
r2 دقیقه |
α |
پویا |
ایستا |
|||
|
(KN) |
(KN) |
|||||||||||
|
1 |
GE15ES |
15 |
26 |
12 |
9 |
22 |
0.3 |
0.3 |
8 |
16 |
84 |
0.027 |
|
2 |
GE17ES |
17 |
30 |
14 |
10 |
25 |
0.3 |
0.3 |
10 |
21 |
106 |
۰.۰۴۱ |
|
3 |
GE20ES |
20 |
35 |
16 |
12 |
29 |
0.3 |
0.3 |
9 |
30 |
146 |
0.066 |
|
4 |
GE25ES |
25 |
42 |
20 |
16 |
35.5 |
0.6 |
0.6 |
7 |
48 |
240 |
0.119 |
|
5 |
GE30ES |
30 |
47 |
22 |
18 |
40.7 |
0.6 |
0.6 |
6 |
62 |
310 |
0.153 |
|
6 |
GE35ES |
35 |
55 |
25 |
20 |
47 |
0.6 |
1 |
6 |
79 |
399 |
0.233 |
|
7 |
GE40ES |
40 |
62 |
28 |
22 |
53 |
0.6 |
1 |
7 |
99 |
495 |
0.306 |
|
8 |
GE45ES |
45 |
68 |
32 |
25 |
60 |
0.6 |
1 |
7 |
127 |
637 |
0.427 |
|
9 |
GE50ES |
50 |
75 |
35 |
28 |
66 |
0.6 |
1 |
6 |
156 |
780 |
0.546 |
|
10 |
GE60ES |
60 |
90 |
44 |
36 |
80 |
1 |
1 |
6 |
245 |
1220 |
1.04 |
|
11 |
GE70ES |
70 |
105 |
49 |
40 |
92 |
1 |
1 |
6 |
313 |
1560 |
1.55 |
|
12 |
GE80ES |
80 |
120 |
55 |
45 |
105 |
1 |
1 |
6 |
400 |
2000 |
2.31 |
|
13 |
GE90ES |
90 |
130 |
60 |
50 |
115 |
1 |
1 |
5 |
488 |
2440 |
2.75 |
|
14 |
GE100ES |
100 |
150 |
70 |
55 |
130 |
1 |
1 |
7 |
607 |
3030 |
4.45 |
|
15 |
GE110ES |
110 |
160 |
70 |
55 |
140 |
1 |
1 |
6 |
654 |
3270 |
4.82 |
|
16 |
GE120ES |
120 |
180 |
85 |
70 |
160 |
1 |
1 |
6 |
950 |
4750 |
8.05 |
|
17 |
GE140ES |
140 |
210 |
90 |
70 |
180 |
1 |
1 |
7 |
1070 |
5350 |
11.02 |
|
18 |
GE160ES |
160 |
230 |
105 |
80 |
200 |
1 |
1 |
8 |
1360 |
6800 |
14.01 |
|
19 |
GE180ES |
180 |
260 |
105 |
80 |
225 |
1.1 |
1.1 |
6 |
1530 |
7650 |
18.65 |
|
20 |
GE200ES |
200 |
290 |
130 |
100 |
250 |
1.1 |
1.1 |
7 |
2120 |
10600 |
28.03 |
|
21 |
GE220ES |
220 |
320 |
135 |
100 |
275 |
1.1 |
1.1 |
8 |
2320 |
11600 |
35.51 |
|
22 |
GE240ES |
240 |
340 |
140 |
100 |
300 |
1.1 |
1.1 |
8 |
2550 |
12700 |
39.91 |
