| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | ISO 16949 |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته های صادراتی استاندارد موارد چوبی |
| زمان تحویل: | 10-15 روز کاری |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 1000000 قطعه در هر ماه |
| حلقه مواد: | استیل کروم-GCr15 ، فولاد کربن بالا-GCR11 ، فولاد ضد زنگ -440C ، 304 316 | انواع: | شعاعی ، تماس زاویه ای ، یاطاقان Sp های کروی |
|---|---|---|---|
| مواد قفس: | فولاد ، برنج ، نایلون | جابجایی: | P0 ، P6 ، P5 ، P4 ABEC-1 ، ABEC-3 ، ABEC-5 و غیره |
| ترخیص کالا از گمرک: | C0 ، C1 ، C2 ، C3 ، C4 ، C5 | خدمات: | خدمات نصب شده ، ODM ، OBM |
| برجسته: | ODM Plain Spherical Bearing,OEM Plain Spherical Bearing,Hydraulic Engineering Plain Spherical Bearing |
||

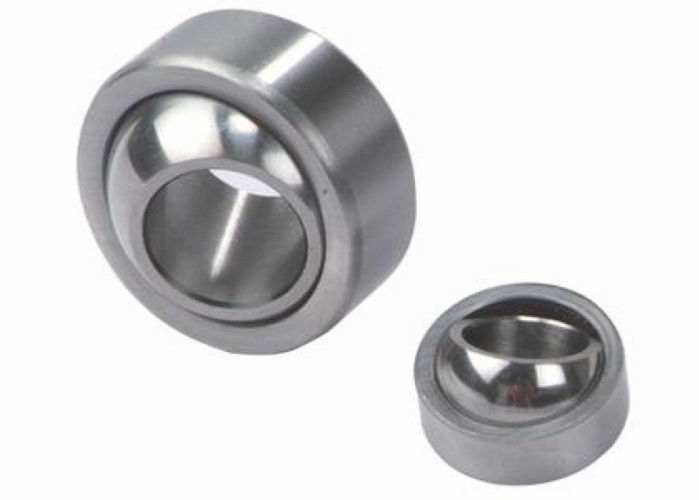

یاطاقان کروی ، OEM ، ODM ، OBM یاطاقان کروی
یاتاقانهای کروی دارای یک حلقه داخلی با سطح محدب کره ای و یک حلقه خارجی با یک حلقه خارجی هستند
در داخل سورفکاستر مقعر متشکل است.طراحی آنها را به ویژه برای آرایش های بلبرینگ در هر مکان مناسب می کند
حرکات ترازبندی بین شافت و محفظه باید در نظر گرفته شود ، یا در جایی که کج نوسانی یا مکرر باشد یا
حرکتهای کج باید با سرعت کشویی نسبتاً کند مجاز باشد.
درخواست کننده
یاطاقان دشت کروی به طور گسترده ای در مهندسی هیدرولیک ، ماشین آلات تشکیل فلز ، ماشین آلات مهندسی ،
تجهیزات اتوماسیون ، کمک فنرهای اتومبیل ، ماشین آلات آبیاری و سایر صنایع.
یاطاقان دشت کروی ، مدل اصلی با سطح تماس کروی کشویی اجزای داخلی و خارجی ساخته شده است.
با توجه به ساختار و نوع آن ، می تواند بار شعاعی ، بار محوری یا شعاعی ، اتصال محوری را به طور همزمان تحمل کند.
به دلیل وجود سطح تماس لغزنده یاتاقانهای کروی ، زاویه شیب زیاد است ، اما همچنین به دلیل بیشتر بلبرینگ ها
روشهای خاص فرآیند ، مانند فسفات کردن سطح ، روی ، کروم یا پوشش سطح کشویی بیرونی ،
پد ها را وارد کنید ، اسپری کنید.
بنابراین ، ظرفیت بار بیشتر و مقاومت در برابر ضربه ، و دارای ضد خوردگی ، سایش ، خود تسطیح ، روانکاری خود روانکاری است و یا از ویژگی های آلودگی روانکاری ندارد ، حتی اگر دررفتگی نصب نیز بتواند کار کند.
بنابراین ، یاتاقان های مفصلی برای حرکت آهسته تر ، چرخش شیب و چرخش به طور گسترده ای استفاده می شوند.
ترکیب بندی
حلقه بیرونی یاتاقان مشترک تحت سلطه یک حلقه داخلی و یک انتگرال است.حلقه بیرونی کروی و حلقه داخلی داخلی
ترکیب اصطکاک کشویی کروی.
UIB ارائه تجاری استفاده از یاطاقان دشت کروی ، کیفیت و ظاهر رسیدن به نام تجاری سطح اروپا.برای ملاقات
برنامه های متنوعی که به واحدهای مهندسی سفارشی یا مواد ویژه نیاز دارند.لطفاً کاتالوگ PDF را به طور دقیق مطالعه کنید
انتخاب
فهرست کاتالوگ:
نیاز به نگهداری فولاد بر روی فولاد-GE ES 2RS (GE DO)
نیاز به نگهداری فولاد بر روی فولاد-GEH ES (GE FO)
حلقه داخلی فولاد بر روی فولاد ، کشیده GEG..ES (GE LO)
حلقه داخلی فولادی بر روی فولاد ، GEM..ES-2RS (GE..HO-2RS)
نیاز به نگهداری ، فولاد بر روی فولاد-GE ..- PB
نیاز به نگهداری ، فولاد بر روی فولاد-GEF..ES (SB..A) تعمیر و نگهداری رایگان-GE C (GE UK) ، GE..UK-2RS
تعمیر و نگهداری رایگان-GEH..C (GE..FW) ، GEG..ET-2RS (GE..FW-2RS)
تعمیر و نگهداری رایگان-GE..PW ، PB
اندازه اینچ-نیاز به نگهداری ، فولاد بر روی فولاد-GEZ..ES-2RS (GE..ZO) اندازه اینچ-نیاز به نگهداری ، فولاد بر روی فولاد-GEGZ..ET-2RS
اینچ اندازه-بدون تعمیر و نگهداری -GEZ..ET-2RS
اینچ-سری تجاری / آسترهای PTFE موجود-COM (COMH)
بلبرینگ های کروی سری انحراف اندازه بزرگ اینچ-HIN-T (HAB-T) یاطاقان دشت کروی تماس زاویه ای-GAC..S (GE..SX)
| یاتاقان | بعد، ابعاد، اندازه | بارگذاری | وزن (کیلوگرم) | |||||||||
| GEG6E | 6 | 16 | 9 | 5 | 13 | 0.3 | 0.3 | 21 | ||||
| GEG8E | 8 | 19 | 11 | 6 | 16 | 0.3 | 0.3 | 21 | ||||
| GEG10E | 10 | 22 | 12 | 7 | 18 | 0.3 | 0.3 | 18 | 10 | 53 | 0.021 | |
| GEG12E | 12 | 26 | 15 | 9 | 22 | 0.3 | 0.3 | 18 | 16 | 84 | 0.033 | |
| GEG15ES | GEG15ES-2RS | 15 | 30 | 16 | 10 | 25 | 0.3 | 0.3 | 16 | 21 | 106 | 0.049 |
| GEG17ES | GEG17ES-2RS | 17 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 19 | 30 | 146 | 0.083 |
| GEG20ES | GEG20ES-2RS | 20 | 42 | 25 | 16 | 35.5 | 0.3 | 0.6 | 17 | 48 | 240 | 0.153 |
| GEG25ES | GEG25ES-2RS | 25 | 47 | 28 | 18 | 40.7 | 0.6 | 0.6 | 17 | 62 | 310 | 0.203 |
| GEG30ES | GEG30ES-2RS | 30 | 55 | 32 | 20 | 47 | 0.6 | 1 | 17 | 79 | 399 | 0.304 |
| GEG35ES | GEG35ES-2RS | 35 | 62 | 35 | 22 | 53 | 0.6 | 1 | 16 | 99 | 495 | 0.408 |
| GEG40ES | GEG40ES-2RS | 40 | 68 | 40 | 25 | 60 | 0.6 | 1 | 17 | 127 | 637 | 0.542 |
| GEG45ES | GEG45ES-2RS | 45 | 75 | 43 | 28 | 66 | 0.6 | 1 | 15 | 156 | 780 | 0.713 |
| GEG50ES | GEG50ES-2RS | 50 | 90 | 56 | 36 | 80 | 0.6 | 1 | 17 | 245 | 1220 | 1.14 |
| GEG60ES | GEG60ES-2RS | 60 | 105 | 63 | 40 | 92 | 1 | 1 | 17 | 313 | 1560 | 2.05 |
| GEG70ES | GEG70ES-2RS | 70 | 120 | 70 | 45 | 105 | 1 | 1 | 16 | 400 | 2000 | 3.01 |
| GEG80ES | GEG80ES-2RS | 80 | 130 | 75 | 50 | 115 | 1 | 1 | 14 | 488 | 2440 | 3.64 |
| GEG90ES | GEG90ES-2RS | 90 | 150 | 85 | 55 | 130 | 1 | 1 | 15 | 607 | 3030 | 5.22 |
| GEG100ES | GEG100ES-2RS | 100 | 160 | 85 | 55 | 140 | 1 | 1 | 14 | 654 | 3270 | 6.05 |
| GEG110ES | GEG110ES-2RS | 110 | 180 | 100 | 70 | 160 | 1 | 1 | 12 | 950 | 4750 | 68/9 |
| GEG120ES | GEG120ES-2RS | 120 | 210 | 115 | 70 | 180 | 1 | 1 | 16 | 1070 | 5350 | 14.01 |
| GEG140ES | GEG140ES-2RS | 140 | 230 | 130 | 80 | 200 | 1 | 1 | 16 | 1360 | 6800 | 01.01 |
| GEG160ES | GEG160ES-2RS | 160 | 260 | 135 | 80 | 225 | 1.1 | 1.1 | 16 | 1530 | 7650 | 20.02 |
| GEG180ES | GEG180ES-2RS | 180 | 290 | 155 | 100 | 250 | 1.1 | 1.1 | 14 | 2120 | 10600 | 32.21 |
| GEG200ES | GEG200ES-2RS | 200 | 320 | 165 | 100 | 275 | 1.1 | 1.1 | 15 | 2320 | 11600 | 28/45 |
| GEG220ES | GEG220ES-2RS | 220 | 340 | 175 | 100 | 300 | 1.1 | 1.1 | 16 | 2550 | 12700 | 51.12 |
| GEG240ES | GEG240ES-2RS | 240 | 370 | 190 | 110 | 325 | 1.1 | 1.1 | 15 | 3030 | 15190 | 65.12 |
| GEG260ES | GEG260ES-2RS | 260 | 400 | 205 | 120 | 350 | 1.1 | 1.1 | 15 | 3570 | 17850 | 82.44 |
| GEG280ES | GEG280ES-2RS | 280 | 430 | 210 | 120 | 375 | 1.1 | 1.1 | 15 | 3800 | 19100 | 97.21 |
