Name: بلبرینگ های میله اتصال مفصلی مکانیکی GEC GEG GEK GEH
Brand: OEM

بلبرینگ های میله اتصال مفصلی مکانیکی GEC GEG GEK GEH

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	ISO 16949

پرداخت:

مقدار حداقل تعداد سفارش:	قابل توافق
قیمت:	Negotiation
جزئیات بسته بندی:	بسته های صادراتی استاندارد موارد چوبی
زمان تحویل:	10-15 روز کاری
شرایط پرداخت:	L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
قابلیت ارائه:	1000000 قطعه در هر ماه

اکنون تماس بگیرید

توضیحات محصول جزئیات

نام:	یاطاقان مشترک اتصالات میله ای	مواد:	فولاد بلبرینگ ، استیل بدون استیل ، برنز
سلسله:	سری GE ، GEC ، GEG ، GEEW ، GEK ، GEH	رتبه بندی دقیق:	ABEC-1 / P0 ، ABEC-3 / P6 ، ABEC-5 / P5 ، ABEC-7 / P4
قفس:	فولاد ، برنج ، نایلون	ترخیص کالا از گمرک:	C0 ، C1 ، C2 ، C3 ، C4 ، C5 و غیره
لرزش:	V1 ، V2 ، V3
برجسته:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

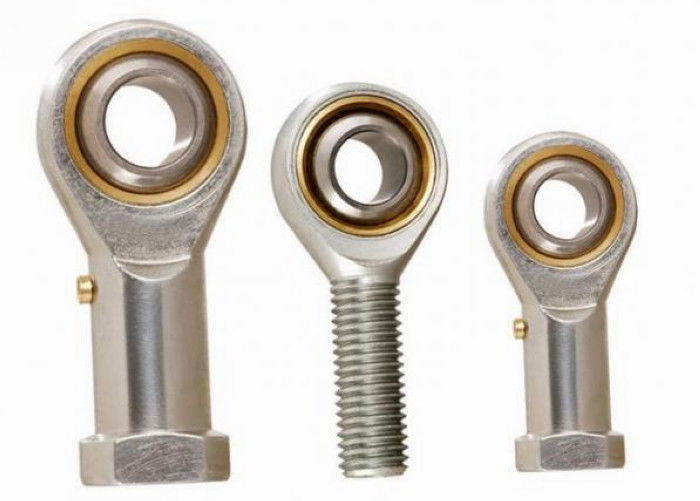

GEC GEG GEEW GEK GEH یاطاقان Rod های اتصال مفصلی مکانیکی

میله پایان می یابد یک مفصل مفصلی مکانیکی است.این اتصالات در انتهای میله های کنترل ، پیوندهای فرمان ، میله های کراوات ، یا هرجایی که به مفصل مفصلی دقیق نیاز باشد ، و در مواردی که انتهای شکاف (که نیاز به تراز 90 درجه بین شافت متصل شده و م secondلفه دوم دارد) استفاده می شود نامناسب است.یک گردان توپی با شکافی که از طریق آن ممکن است یک پیچ یا سخت افزار اتصال دهنده دیگر عبور کند ، به یک محفظه دایره ای با شافت رزوه ای متصل فشار داده می شود.قسمت رزوه شده ممکن است نر یا ماده باشد.مزیت اتصال همی این است که درج توپی اجازه می دهد تا میله یا پیچ و مهره ای که از آن عبور می کند تا یک درجه محدود (زاویه ای غیر از 90 درجه) ناهماهنگ شود.پیوندی که در دو مفصل همی خاتمه یافته است ، در صورت استفاده در تنش ، باعث عدم انحراف شافتهای متصل به آنها می شود (یعنی غیر از 180 درجه).هنگامی که در فشرده سازی استفاده می شود ، میله های عبور دهنده مجبور می شوند به انتهای حد وسیعی از عدم انطباق توپ خود ، که پیوند را در یک زاویه مورب قطع می کند.

مدارا برای Rod پایان می یابد

1> تحمل △ dmp و △ BS از GIR… DO ، GAR..DO ، GIR… UK ، GAR… UK ، GIR..UK-2RS ، GAR… UK-2RS و GIHR DO ،
GIHR-K… DO ، GIHO-K… DO ، GK… DO ، GF… DO ، GIR..UK-2RS ، GAR… UK-2RS همان بلبرینگ های ساده کروی شعاعی هستند
GE ... E ، GE ... ES ، GE… انگلستان ، GE… UK-2RS.
2> mp dmp و △ B های GIHN-K… LO ، GF… LO همان یاتاقان های ساده کروی شعاعی GE LO هستند.
3> mp dmp و △ B های SIBP ... S ، SABP ... S ، SIZP ... S ، SAZP ... S ، SAZJ ...- و SAZJ ... همان دشت کروی شعاعی هستند بلبرینگ GEBK ... S.
4> سری CHS ... ، COS

d میلی متر		△ dmp هوم		△ Bs هوم
بر فراز	شامل	حداکثر	دقیقه	حداکثر	دقیقه
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> انحراف ارتفاع مرکز

d میلی متر		s ساعت میلی متر		△ h1s میلی متر
بر فراز	شامل	حداکثر	دقیقه	حداکثر	دقیقه
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

d میلی متر		گروه عادی گروه
بر فراز	شامل	دقیقه	حداکثر
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… UK، GAR… UK، GIR ... UK-2RS، GAR… UK-2RS

سری GIR… انگلیس ، GAR… انگلیس ، GIR ... UK-2RS ، GAR… UK-2RS

d میلی متر		گروه عادی گروه
بر فراز	شامل	دقیقه	حداکثر
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ... ، SAZJ ...

سری SIZJ ... ، SAZJ ...

d میلی متر		گروه عادی گروه
بر فراز	شامل	دقیقه	حداکثر
-	8	10	30
8	14	15	60
14	20	40	80

متناسب با انتهای میله

AAA> شافت متناسب است

شرایط عملیاتی	تحمل
با بارهای نامشخص	n6 ، p6
شرایط Normsa	h6 ، h7

BBB> نخ

نخ نر	نخ زنانه
6 گرم	ساعت 6
UNF-2A	UNF-2B

تلرانس قطر شافت> CCC

قطر شافت میلی متر		تلرانس قطر شافت ام
قطر شافت میلی متر		h6		H7		n6		p6
بر فراز	شامل	بالا	کم	بالا	کم	بالا	کم	بالا	کم
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
